Aluminium-Rundmaste
Aluminium-Rundmaste (Euromaste) für stationäre Montage
Die Aluminium-Teleskopmasten (Euromasten) sind für stationäre Anwendungen konzipiert und für Höhen von 2,80 bis über 20 Metern lieferbar.

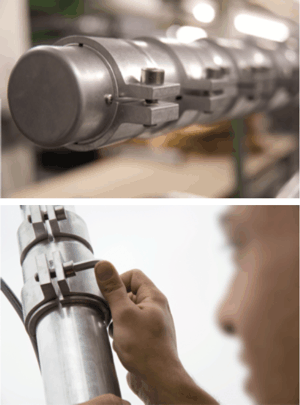

Die Rundmaste bestehen aus mehreren ineinander gesteckten und einseitig geschlitzten Aluminiumrohren. Diese werden maximal bis zur angebrachten Markierung per Hand ausgeschoben. Durch die stabilen Klemmschellen werden die ausgeschobenen Rohre kraftschlüssig arretiert. Zur Sicherheit sind 2 Markierungen angebracht. Bei der Aufstellung des Rundmastes ist die vordimensionierte Einspannlänge zu beachten.
Für die Aluminium-Teleskopmasten (Euromasten) ist ein umfangreiches Zubehörsortiment für den Aufbau und für den Anbau von BOS-, Mobilfunk-, Betriebsfunkantennen etc. erhältlich.

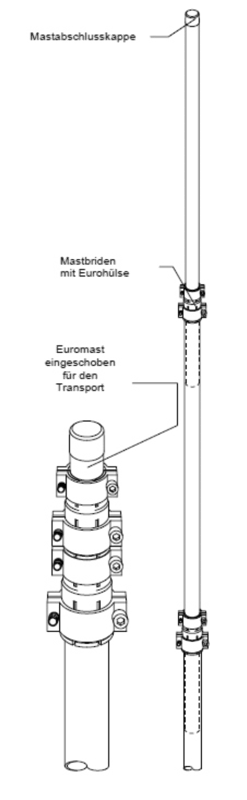

Aluminium-Teleskopmast (Euromast)
Die besonderen Merkmale der Aluminium-Teleskopmasten (Euromasten) auf einem Blick:
- Einfache Montage
- Geringes Gewicht
- Rohrverbindung als Hülsenkonstruktion mit integrierter Dichtung
- Das ausgezogene Mastteil kann beliebig gedreht werden, ohne dass es in die untere Sektion eindringt
- rostfrei
- kann jederzeit erweitert werden
- Umfangreiches Zubehörmaterial erhältlich
Technische Daten:
- Material: Rohre und Hülsen aus Aluminium Anticorodal AlMgSi1
- Mastlängen von: 2.7 - 21.3 m / abhängig von den Lasten
- Rohrdurchmesser: 43/48/55/63/71/80/90/102/116/132/150/170 mm
- Gewichte von: 2.8 - 167 kg
Euromasten / Aluminium-Teleskopmasten für stationäre Montage
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 270/ 43/ 48 | 015 00 00 | 2,80 | 2,11 | 2,8 | 195 | 180 |
| EM 370/ 43/ 48 | 015 00 01 | 3,80 | 2,11 | 3,3 | 95 | 80 |
| EM 370/ 48/ 55 | 015 00 02 | 3,80 | 3,11 | 6,4 | 220 | 200 |
| EM 370/ 55/ 63 | 015 00 03 | 3,80 | 3,11 | 8,2 | 350 | 335 |
| EM 370/ 63/ 71 | 015 00 04 | 3,80 | 3,12 | 9,5 | 450 | 435 |
| EM 370/ 71/ 80 | 015 00 05 | 3,80 | 3,12 | 11,9 | 690 | 665 |
| EM 370/ 80/ 90 | 015 00 06 | 3,80 | 3,12 | 15,2 | 995 | 970 |
| EM 370/ 90/ 102 | 015 00 07 | 3,80 | 3,13 | 20,2 | 1590 | 1560 |
| EM 370/ 102/ 116 | 015 00 08 | 3,80 | 3,13 | 26,8 | 2460 | 2430 |
| EM 420/ 116/ 132 | 015 00 09 | 4,30 | 3,63 | 39,3 | 3130 | 3080 |
| EM 470/ 48/ 55 | 015 00 10 | 4,80 | 3,11 | 7,3 | 125 | 105 |
| EM 470/ 55/ 63 | 015 00 11 | 4,80 | 3,11 | 9,7 | 225 | 200 |
| EM 470/ 63/ 71 | 015 00 12 | 4,80 | 3,12 | 11,5 | 325 | 300 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 470/ 71/ 80 | 015 00 13 | 4,80 | 3,12 | 14,1 | 460 | 430 |
| EM 470/ 80/ 90 | 015 00 14 | 4,80 | 3,12 | 18,1 | 685 | 650 |
| EM 470/ 90/ 102 | 015 00 15 | 4,80 | 3,13 | 23,8 | 1115 | 1075 |
| EM 470/ 102/ 116 | 015 00 16 | 4,80 | 3,13 | 31,7 | 1750 | 1705 |
| EM 520/ 116/ 132 | 015 00 17 | 5,30 | 3,63 | 45,7 | 2320 | 2260 |
| EM 540/ 43/ 55 | 015 00 18 | 5,50 | 3,23 | 7,9 | 85 | 55 |
| EM 540/ 48/ 63 | 015 00 19 | 5,50 | 3,23 | 11,5 | 160 | 135 |
| EM 540/ 55/ 71 | 015 00 20 | 5,50 | 3,24 | 13,7 | 230 | 200 |
| EM 540/ 63/ 80 | 015 00 21 | 5,50 | 3,26 | 16,9 | 360 | 325 |
| EM 540/ 71/ 90 | 015 00 22 | 5,50 | 3,26 | 21,3 | 540 | 500 |
| EM 540/ 80/ 102 | 015 00 23 | 5,60 | 3,27 | 28,2 | 895 | 850 |
| EM 540/ 90/ 116 | 015 00 24 | 5,60 | 3,29 | 37,2 | 1430 | 1380 |
| EM 560/ 132/ 150 | 015 00 25 | 5,70 | 3,63 | 62,9 | 3110 | 3045 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 560/ 150/ 170 | 015 00 26 | 5,70 | 3,63 | 80,5 | 4550 | 4500 |
| EM 590/ 102/ 132 | 015 00 27 | 6,10 | 3,79 | 53,1 | 1930 | 1870 |
| EM 630/ 116/ 150 | 015 00 28 | 6,50 | 3,79 | 72,7 | 2650 | 2575 |
| EM 640/ 43/ 55 | 015 00 29 | 6,50 | 3,23 | 8,4 | 35 | 5 |
| EM 640/ 48/ 63 | 015 00 30 | 6,50 | 3,23 | 12,5 | 95 | 65 |
| EM 640/ 55/ 71 | 015 00 31 | 6,50 | 3,24 | 15,2 | 155 | 120 |
| EM 640/ 63/ 80 | 015 00 32 | 6,50 | 3,26 | 18,9 | 250 | 215 |
| EM 640/ 71/ 90 | 015 00 33 | 6,50 | 3,26 | 23,6 | 395 | 350 |
| EM 640/ 80/ 102 | 015 00 34 | 6,60 | 3,27 | 31,1 | 680 | 625 |
| EM 640/ 90/ 116 | 015 00 35 | 6,60 | 3,29 | 40,9 | 1100 | 1045 |
| EM 690/ 102/ 132 | 015 00 36 | 7,10 | 3,79 | 58,0 | 1550 | 1480 |
| EM 710/ 43/ 63 | 015 00 37 | 7,30 | 3,35 | 13,0 | 65 | 25 |
| EM 710/ 48/ 71 | 015 00 38 | 7,30 | 3,36 | 17,0 | 110 | 75 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 710/ 55/ 80 | 015 00 39 | 7,30 | 3,38 | 21,0 | 200 | 155 |
| EM 710/ 63/ 90 | 015 00 40 | 7,30 | 3,40 | 26,3 | 320 | 275 |
| EM 710/ 71/ 102 | 015 00 41 | 7,30 | 3,41 | 34,3 | 570 | 515 |
| EM 710/ 80/ 116 | 015 00 42 | 7,30 | 3,43 | 45,2 | 940 | 880 |
| EM 730/ 116/ 150 | 015 00 43 | 7,50 | 3,79 | 79,2 | 2170 | 2090 |
| EM 760/ 90/ 132 | 015 00 44 | 7,80 | 3,95 | 63,6 | 1345 | 1270 |
| EM 770/ 132/ 170 | 015 00 45 | 7,90 | 3,79 | 105,8 | 3000 | 2900 |
| EM 800/ 102/ 150 | 015 00 46 | 8,20 | 3,95 | 86,6 | 1910 | 1810 |
| EM 810/ 43/ 63 | 015 00 47 | 8,30 | 3,35 | 13,5 | 25 | 0 |
| EM 810/ 48/ 71 | 015 00 48 | 8,30 | 3,36 | 18,0 | 60 | 20 |
| EM 810/ 55/ 80 | 015 00 49 | 8,30 | 3,38 | 22,6 | 135 | 90 |
| EM 810/ 63/ 90 | 015 00 50 | 8,30 | 3,40 | 28,3 | 235 | 185 |
| EM 810/ 71/ 102 | 015 00 51 | 8,30 | 3,41 | 36,6 | 440 | 385 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 810/ 80/ 116 | 015 00 52 | 8,30 | 3,43 | 48,1 | 750 | 685 |
| EM 840/ 116/ 170 | 015 00 53 | 8,60 | 3,95 | 115,60 | 2650 | 2550 |
| EM 860/ 90/ 132 | 015 00 54 | 8,80 | 3,95 | 67,2 | 1100 | 1020 |
| EM 880/ 43/ 71 | 015 00 55 | 9,10 | 3,48 | 18,5 | 35 | 0 |
| EM 880/ 48/ 80 | 015 00 56 | 9,10 | 3,50 | 24,3 | 95 | 50 |
| EM 880/ 55/ 90 | 015 00 57 | 9,10 | 3,52 | 30,5 | 190 | 135 |
| EM 880/ 63/ 102 | 015 00 58 | 9,10 | 3,55 | 39,3 | 355 | 310 |
| EM 880/ 71/ 116 | 015 00 59 | 9,10 | 3,57 | 51,3 | 590 | 555 |
| EM 900/ 102/ 150 | 015 00 60 | 9,20 | 3,95 | 91,4 | 1585 | 1500 |
| EM 930/ 80/ 132 | 015 00 61 | 9,60 | 4,09 | 71,5 | 960 | 880 |
| EM 940/ 116/ 170 | 015 00 62 | 9,60 | 3,95 | 122,1 | 2250 | 2100 |
| EM 970/ 90/ 150 | 015 00 63 | 10,00 | 4,11 | 97,0 | 1405 | 1310 |
| EM 980/ 48/ 80 | 015 00 64 | 10,10 | 3,50 | 25,3 | 50 | 0 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 980/ 55/ 90 | 015 00 65 | 10,10 | 3,52 | 32,0 | 130 | 75 |
| EM 980/ 63/ 102 | 015 00 66 | 10,10 | 3,55 | 41,3 | 255 | 205 |
| EM 980/ 71/ 116 | 015 00 67 | 10,10 | 3,57 | 53,6 | 425 | 380 |
| EM 1010/ 102/ 170 | 015 00 68 | 10,40 | 4,11 | 129,4 | 2000 | 1900 |
| EM 1030/ 80/ 132 | 015 00 69 | 10,60 | 4,08 | 74,4 | 710 | 665 |
| EM 1050/ 43/ 80 | 015 00 70 | 10,80 | 3,62 | 25,8 | 30 | 0 |
| EM 1050/ 48/ 90 | 015 00 71 | 10,80 | 3,64 | 33,8 | 90 | 35 |
| EM 1050/ 55/ 102 | 015 00 72 | 10,90 | 3,67 | 43,5 | 200 | 150 |
| EM 1050/ 63/ 116 | 015 00 73 | 10,90 | 3,71 | 56,3 | 340 | 295 |
| EM 1070/ 90/ 150 | 015 00 74 | 11,00 | 4,11 | 100,6 | 1130 | 1070 |
| EM 1100/ 71/ 132 | 015 00 75 | 11,40 | 4,23 | 77,6 | 555 | 520 |
| EM 1110/ 102/ 170 | 015 00 76 | 11,40 | 4,11 | 134,3 | 1600 | 1540 |
| EM 1140/ 80/ 150 | 015 00 77 | 11,80 | 4,25 | 105,0 | 905 | 865 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 1150/ 48/ 90 | 015 00 78 | 11,80 | 3,64 | 34,7 | 45 | 0 |
| EM 1150/ 55/ 102 | 015 00 79 | 11,90 | 3,67 | 45,0 | 135 | 80 |
| EM 1150/ 63/ 116 | 015 00 80 | 11,90 | 3,71 | 58,3 | 240 | 195 |
| EM 1180/ 90/ 170 | 015 00 81 | 12,20 | 4,27 | 139,9 | 1360 | 1290 |
| EM 1200/ 71/ 132 | 015 00 82 | 12,40 | 4,23 | 79,9 | 400 | 360 |
| EM 1220/ 43/ 90 | 015 00 83 | 12,60 | 3,76 | 35,3 | 15 | 0 |
| EM 1220/ 48/ 102 | 015 00 84 | 12,60 | 3,79 | 46,8 | 90 | 35 |
| EM 1220/ 55/ 116 | 015 00 85 | 12,60 | 3,83 | 60,5 | 190 | 135 |
| EM 1240/ 80/ 150 | 015 00 86 | 12,80 | 4,25 | 107,9 | 675 | 625 |
| EM 1270/ 63/ 132 | 015 00 87 | 13,20 | 4,37 | 82,6 | 315 | 270 |
| EM 1280/ 90/ 170 | 015 00 88 | 13,20 | 4,27 | 143,5 | 1090 | 1015 |
| EM 1310/ 71/ 150 | 015 00 89 | 13,10 | 4,17 | 111,1 | 525 | 490 |
| EM 1320/ 48/ 102 | 015 00 90 | 13,20 | 3,57 | 47,8 | 40 | 0 |
| EM 1320/ 55/ 116 | 015 00 91 | 13,60 | 3,83 | 62,0 | 125 | 70 |
| EM 1350/ 80/ 170 | 015 00 92 | 14,00 | 4,41 | 147,9 | 865 | 820 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 1370/ 63/ 132 | 015 00 93 | 14,20 | 4,37 | 84,6 | 225 | 175 |
| EM 1390/ 43/ 102 | 015 00 94 | 14,40 | 3,91 | 48,3 | 10 | 0 |
| EM 1390/ 48/ 116 | 015 00 95 | 14,40 | 3,95 | 63,8 | 85 | 25 |
| EM 1410/ 71/ 150 | 015 00 96 | 14,60 | 4,39 | 113,4 | 380 | 335 |
| EM 1440/ 55/ 132 | 015 00 97 | 14,90 | 4,49 | 86,8 | 170 | 120 |
| EM 1450/ 80/ 170 | 015 00 98 | 15,00 | 4,41 | 150,8 | 640 | 595 |
| EM 1480/ 63/ 150 | 015 00 99 | 15,30 | 4,53 | 116,1 | 300 | 250 |
| EM 1490/ 48/ 116 | 015 01 00 | 15,40 | 3,95 | 64,8 | 30 | 0 |
| EM 1520/ 71/ 170 | 015 01 01 | 15,70 | 4,55 | 154,0 | 505 | 460 |
| EM 1540/ 55/ 132 | 015 01 02 | 15,90 | 4,49 | 88,3 | 110 | 50 |
| EM 1580/ 63/ 150 | 015 01 03 | 16,30 | 4,53 | 118,1 | 210 | 160 |
| EM 1610/ 48/ 132 | 015 01 04 | 16,70 | 4,61 | 90,1 | 70 | 10 |
| EM 1620/ 71/ 170 | 015 01 05 | 16,80 | 4,55 | 156,2 | 360 | 315 |
| Euromast Typ | Bestellnummer | Nennmaß in Meter |
Transportmaß in Meter |
Gewicht in kg |
maximaler Spitzenzug bei 130 km/h |
maximaler Spitzenzug bei 150 km/h |
| EM 1650/ 55/ 150 | 015 01 06 | 17,10 | 4,65 | 120,3 | 160 | 105 |
| EM 1690/ 63/ 170 | 015 01 07 | 17,50 | 4,69 | 159,0 | 285 | 135 |
| EM 1710/ 48/ 132 | 015 01 08 | 17,70 | 4,61 | 91,1 | 20 | 0 |
| EM 1750/ 55/ 150 | 015 01 09 | 18,10 | 4,65 | 121,8 | 100 | 40 |
| EM 1790/ 63/ 170 | 015 01 10 | 18,50 | 4,69 | 161,0 | 200 | 145 |
| EM 1820/ 48/ 150 | 015 01 11 | 18,90 | 4,77 | 123,6 | 60 | 5 |
| EM 1860/ 55/ 170 | 015 01 12 | 19,30 | 4,81 | 163,1 | 150 | 90 |
| EM 1920/ 48/ 150 | 015 01 13 | 19,90 | 4,77 | 124,6 | 15 | 0 |
| EM 1960/ 55/ 170 | 015 01 14 | 20,30 | 4,81 | 164,7 | 90 | 30 |
| EM 2030/ 48/ 170 | 015 01 15 | 21,00 | 4,93 | 166,5 | 50 | 0 |
| EM 2130/ 48/ 170 | 015 01 16 | 22,00 | 4,93 | 167,4 | 10 | 0 |
Technische Änderungen vorbehalten!
Berechnungsgrundlagen der Euromasten:
Die statische Mastberechnung
Mastberechnungen sollten in der Regel auf einer Windgeschwindigkeit von 150 km/h basieren (Ausnahme extreme Standorte). Aluminium hat ein Elastizitätsmodul von 70000 N/mm. Das ist dreimal weniger als bei Stahl. Wenn nun Masten in Aluminium gerechnet werden, liegt es in der Natur des Materials, dass diese sehr stark schwingen. Da Windböen bekanntlich immer schlagartig auftreten, kann es vorkommen, dass eine Böe in dem Moment auf den Mast einwirkt, wenn dieser bereits in der Windrichtung schwingt. Dies vergrössert die Belastung auf den Mast, was für diesen sehr gefährlich werden kann. Die dadurch auftretenden Kräfte sind dann weit höher als diejenigen ohne Böen. Dieser Umstand ist in den folgenden technischen Angaben berücksichtigt.
Berechnung des zul. Spitzenzuges:
Die in den Tabellen angegebenen Spitzen-Belastungen (=Spitzenzug) wurden nach DIN 4131 und 4113 berechnet. Die Verformungen basieren auf der Theorie der Arbeitsgleichung (Sätze von Mohr), die Böenwirkung auf Formeln nach DIN 4131 A2. Für die Berechnung nach Theorie 2. Ordnung werden die Vertikalkomponenten der Antennen zu 40% der Antennen-Windlast angenommen.
Die Einspannlängen ergeben sich aus folgenden Bedingungen:
Einspannlänge 10% der Mastlänge minimal 60 cm. Die max. Einspannlänge darf keinesfalls grösser sein als die Länge des Basisrohres. Da Aluminium ein Werkstoff mit grosser Festigkeit aber relativ kleinem E-Modul ist, müssen die Verformungen der Tragwerke durch den Anwender überprüft werden. Es können Auslenkungen der Mastspitzen auftreten, die 1/5 der freien Mastlänge erreichen. Leistungsabfälle der Antennen müssen vom Systemanwender in der Projektphase kalkuliert werden um den richtigen Masttyp zu wählen. Die Grössen der Auslenkungen werden bei Bedarf durch den Hersteller bekanntgegeben.
Prüffähige statische Berechnungen für Baueingaben werden von uns in kurzer Zeit für Sie erstellt. Die Kosten dafür Die Kosten dafür sind nicht im Mastpreis enthalten und werden verrechnet.
Den Gesamtkatalog mit allen Euromasten und dessen Zubehör können Sie als PDF herunterladen.
